どうやら割り込みに入って出てくるまでに時間がかかる模様。
#include "mbed.h"
DigitalOut whileOut(p21);
DigitalOut intrOut(p22);
Ticker flipper;
void flip() {
intrOut = !intrOut;
}
int main() {
flipper.attach_us(&flip, 3);
while(1) {
whileOut = !whileOut;
}
}
としたとき、main関数の最初、attach_usが4以下だと割り込み→次の割り込みの間のwhileOut = !whileOut;が呼び出されない。
- 黄色Ch1:whileOut、
- 緑Ch2:intrOut

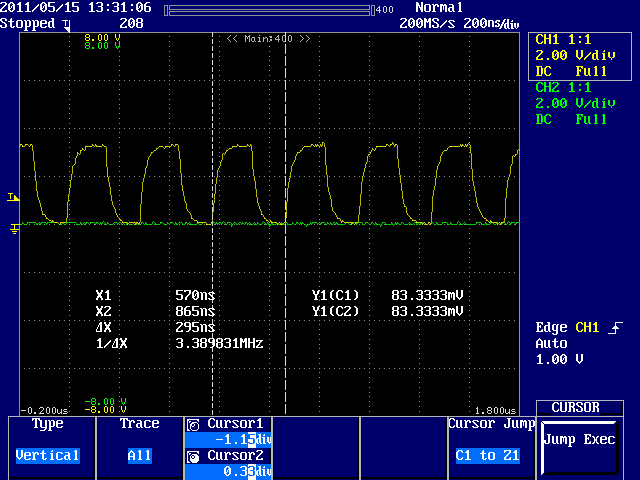

flipper.attach_us(&flip, 1);のとき
割り込みが発生していない模様。
flipper.attach_us(&flip, 2);のとき
whileループが実行されていない。

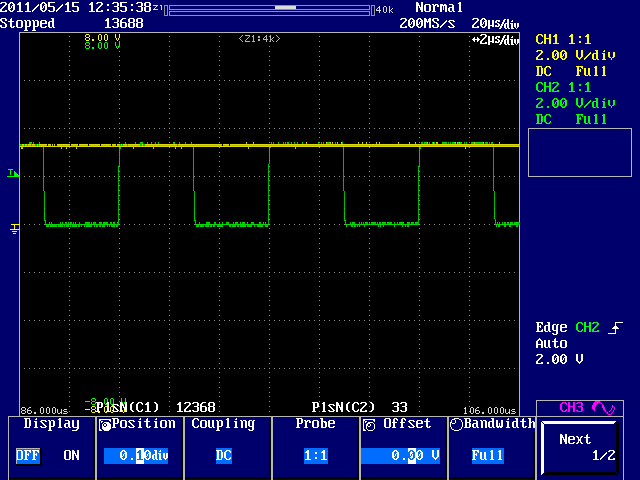

flipper.attach_us(&flip, 3);のとき
同じくwhileループが実行されていない。
flipper.attach_us(&flip, 4);のとき
まだwhileループが実行されていない。
(ピンクは関係ありません）
flipper.attach_us(&flip, 5);のとき
やっとwhileループが実行された。
(ピンクは関係ありません）

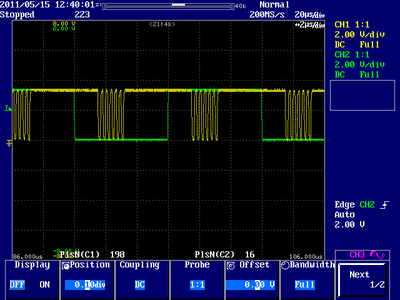

flipper.attach_us(&flip, 6);のとき
こういう事？？
よく分かりませんが、割り込みを発生させてintrOut = !intrOut;を実行して戻ってくるまでに4.34us程度かかる、ということは言えそうです。
