En este proyecto se pretende controlar la temperatura de un Heated Bed que suele ser una plancha calefactora que se pone junto a la superficie de impresión para que el filamento se adhiera a ella. Por eso, lo normal es poner esta plancha sobre la superficie en la que se imprime, y encima de esta se coloca un cristal o una plancha de aluminio, o una pegatina imantada para poder remover fácilmente las piezas recen impresas. ¿Cómo funciona la cama caliente de impresoras 3D? El funcionamiento de las camas calientes se pasa en el principio de Joule. Al pasar una corriente eléctrica a través de un conductor este se calienta debido a que los electrones que circulan por el no dejan de «chocarse» con los átomos del material conductor. Una de las primeras cosas que debemos de hacer antes de empezar, es reconocer nuestra cama caliente, ya que en el mercado existen varios modelos con algunas particularidades que pueden confundirnos a la hora de realizar el conexionado.

Para que sirva a modo orientativo, voy a clasificarlas en dos grupos, las que tienen 2 puntos para el conexionado de los cables (que tan solo poseen un circuito resistivo) y las que tienen 3 puntos para el conexionado de cables (y que físicamente esta compuestas por 2 circuitos).

El primer tipo de cama caliente, no tienen mayor complicación que el soldarle unos cables a esos dos terminales (sin importar la polaridad) y la cama funcionará perfectamente, pero el segundo tipo de cama caliente habrá que conectarla de una forma u otra en función de la fuente de alimentación que estemos usando (de 12 o 24v).

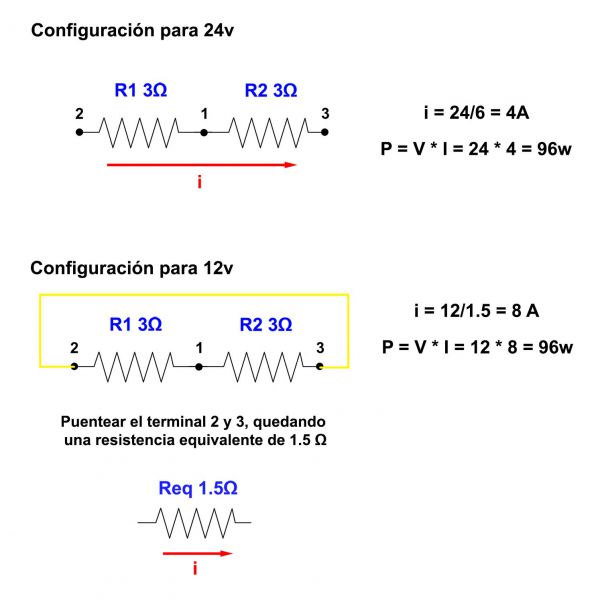

En la siguiente imagen podéis ver los dos tipos de configuración posible, en la primera, alimentaréis la cama caliente por los terminales 2 y 3, aplicando entre estos dos puntos un voltaje de 24v. En la segunda configuración (que es la que yo voy a usar), puentearéis los terminales 2 y 3, de manera que las dos resistencias quedaran en paralelo y darán una resistencia equivalente de 1.5Ω a la que al aplicarle una tensión de 12v dará la misma potencia que la configuración anterior. Las camas calientes tienen Los termistores de impresoras 3d son unos pequeños componentes electrónicos capaces de medir la temperatura de manera muy precisa. En las impresoras 3D se utilizan para conocer en todo momento la temperatura del hotend y de la cama. Aquí os dejo una recopilación de los mas usados habitualmente.
